Resources - Metrics Server

什麼是 Metrics Server？​

Metrics Server 是 Kubernetes 官方的輕量級聚合器，用於收集和提供集群中資源使用情況的指標數據。 它從各個節點的 Kubelet 中獲取資源數據（如 CPU 和記憶體使用率），並將這些數據提供給 Kubernetes 的 Horizontal Pod Autoscaler (HPA)、Vertical Pod Autoscaler (VPA) 和其他工具使用。

主要功能​

  • 資源監控：收集 Pod 和 Node 的即時資源使用數據，例如 CPU 和記憶體。
  • 支援自動擴縮：提供數據給 HPA 和 VPA，以便動態調整工作負載的資源分配。
  • 即時數據查詢：透過 kubectl top 命令，輕鬆檢視集群的即時資源使用情況。

Metrics Server 的原理​

aggregator

Metrics Server 是 Kubernetes 的核心組件之一，用於即時收集、聚合並提供節點與 Pod 的資源使用指標（如 CPU 和記憶體），支援 Kubernetes 的資源調度與自動化功能（如 HPA 和 kubectl top）。

  1. 資料收集
    • Kubelet：Metrics Server 通過 Kubernetes API Server 與各節點的 Kubelet 通訊，從 /metrics/resource/v1alpha1 端點獲取即時的節點與 Pod 資源使用指標。
    • cAdvisor：Kubelet 內部整合了 cAdvisor，負責從容器層面收集 CPU、記憶體等資源使用數據，這些數據經由 Kubelet 提供給 Metrics Server。
  2. 數據聚合
    • Metrics Server 以固定的時間間隔（預設 60 秒）從所有節點的 Kubelet 收集資源使用數據，並進行處理與聚合，形成整個集群的即時資源快照。
  3. 指標提供
    • Metrics Server 將聚合後的資源數據通過 /apis/metrics.k8s.io/v1beta1 端點提供給 Kubernetes 組件，支援如 HPA 和 kubectl top 等工具查詢。

Metrics Server 架構​

metrics-server

常見使用場景​

  1. Horizontal Pod Autoscaler (HPA) Metrics Server 提供 Pod 的即時資源使用數據，幫助 HPA 根據負載動態調整副本數量。

  2. 資源使用監控 運維人員可使用 kubectl top 指令快速了解集群中 Pod 和 Node 的資源使用情況。

  3. 診斷與排查 Metrics Server 幫助識別資源瓶頸，例如某些 Pod 或 Node 的 CPU 或記憶體過度使用。

限制與注意事項​

  • Metrics Server 不儲存歷史數據，僅提供即時的資源使用快照。
  • 需要確保集群中的 Kubelet 啟用了 --enable-metrics 標誌，否則可能無法獲取數據。
  • 無法直接用於長期資源監控（建議結合 Prometheus 等工具）。

實作一個 Metrics Server​

安裝 Metrics Server​

  1. 首先我們我先下載官方的 yaml 設定檔，因為後續需要做修改
Invoke-WebRequest -Uri "https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml" -OutFile "components.yaml"
  1. 因為我們是在測試環境，不需要設定憑證，因此在大概 136 行的地方，要加上 --kubelet-insecure-tls，修改後存檔。
components.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
spec:
  selector:
    matchLabels:
      k8s-app: metrics-server
  strategy:
    rollingUpdate:
      maxUnavailable: 0
  template:
    metadata:
      labels:
        k8s-app: metrics-server
    spec:
      containers:
        - args:
            - --cert-dir=/tmp
            - --secure-port=10250
            - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
            - --kubelet-use-node-status-port
            - --metric-resolution=15s
            # 加上這個下面這行，因為我們在測試環境，因此不需要做CA憑證
            - --kubelet-insecure-tls
          image: registry.k8s.io/metrics-server/metrics-server:v0.7.2
          imagePullPolicy: IfNotPresent
  1. 接下來就可以透過指令將他跑起來。
kubectl.exe apply -f components.yaml
---

serviceaccount/metrics-server created
clusterrole.rbac.authorization.k8s.io/system:aggregated-metrics-reader created
clusterrole.rbac.authorization.k8s.io/system:metrics-server created
rolebinding.rbac.authorization.k8s.io/metrics-server-auth-reader created
clusterrolebinding.rbac.authorization.k8s.io/metrics-server:system:auth-delegator created
clusterrolebinding.rbac.authorization.k8s.io/system:metrics-server created
service/metrics-server created
deployment.apps/metrics-server created
apiservice.apiregistration.k8s.io/v1beta1.metrics.k8s.io created
  1. 接著我們就可以查看是否建立成功，看到 1/1 就代表成功建立了。
kubectl get pods -n kube-system | Select-String "metrics-server"
---

metrics-server-598746d78d-jld2d          1/1     Running   0              29s

顯示資源使用訊息​

  1. 我們可以透過指令查看資源使用的狀況
kubectl.exe top pods -n kube-system
---

NAME                                     CPU(cores)   MEMORY(bytes)
coredns-5d78c9869d-rpqhf                 1m           26Mi
coredns-5d78c9869d-sjhtn                 1m           25Mi
etcd-docker-desktop                      9m           100Mi
kube-apiserver-docker-desktop            12m          326Mi
kube-controller-manager-docker-desktop   7m           73Mi
kube-proxy-8fmdr                         1m           27Mi
kube-scheduler-docker-desktop            2m           34Mi
metrics-server-598746d78d-jld2d          2m           26Mi
storage-provisioner                      1m           22Mi
vpnkit-controller                        1m           17Mi
kubectl.exe top node
---

NAME             CPU(cores)   CPU%   MEMORY(bytes)   MEMORY%
docker-desktop   178m         0%     3080Mi          19%

打造資源監控系統​

接著我們可以透過 cAdvisor（Container Advisor） 結合 Prometheus 和 Grafana，實現對 Docker 容器的 CPU、記憶體、磁碟及網路等資源的全面監控。

cAdvisor​

cAdvisor（Container Advisor）是一個開源工具，用於實時監控容器的資源使用情況，如 CPU、記憶體、磁碟和網路。它由 Google 開發，與 Kubernetes 深度整合，能夠收集容器的性能指標並提供可視化的監控數據。

  1. 首先我們測試 docker 是否可以使用，正確的話會顯示出版本。
docker --version
---

Docker version 24.0.6, build ed223bc
  1. 接著我們需要把 cAdvisor 的 image pull 下來。
docker pull google/cadvisor
---

Using default tag: latest
latest: Pulling from google/cadvisor
Digest: sha256:815386ebbe9a3490f38785ab11bda34ec8dacf4634af77b8912832d4f85dca04
Status: Image is up to date for google/cadvisor:latest
docker.io/google/cadvisor:latest
  1. 接著我們試著把 cadvisor 跑起來，透過 docker 指令。
docker run `
    --volume=/:/rootfs:ro `
    --volume=/var/run:/var/run:rw `
    --volume=/sys:/sys:ro `
    --volume=/var/lib/docker:/var/lib/docker:ro `
    --publish=8884:8080 `
    --detach=true `
    --name=cadvisor `
    google/cadvisor:latest

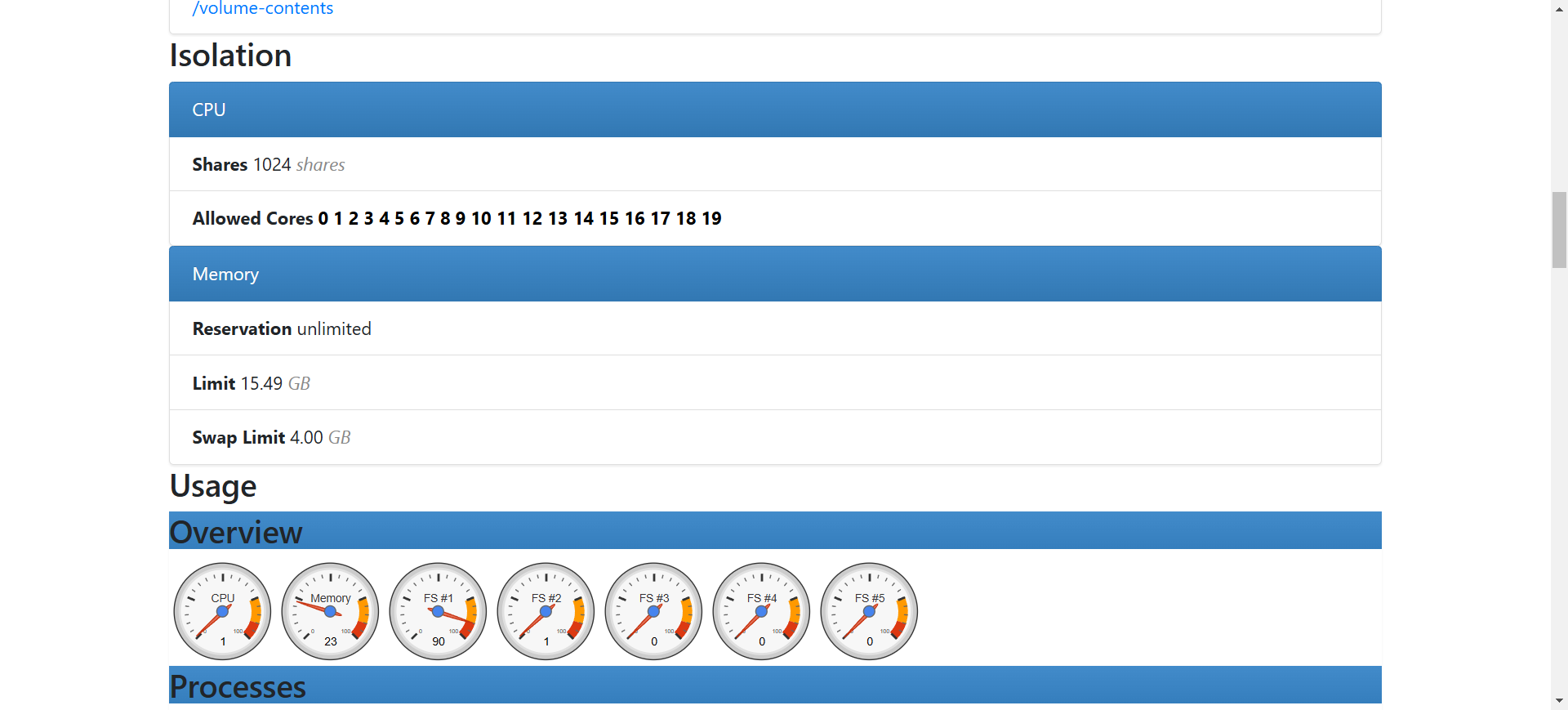

  1. 透過網站http://localhost:8884/containers/，如果可以查看目前的所有電腦狀態，就代表我們成功了。

cAdvisor

  1. 接著我們將他關閉，後續我們會用 docker-compose 一起把他跑起來。
docker rm -f cadvisor
---

cadvisor

Prometheus + Grafana​

Prometheus 是一個開源的監控系統和時序數據庫，專注於收集和存儲指標數據，並提供強大的查詢語言（PromQL）進行數據分析。它支援多種數據抓取方式，與容器化環境（如 Kubernetes）高度兼容，常用於系統和應用性能監控。

Grafana 是一款開源的數據可視化和監控工具，廣泛應用於分析和展示來自各種數據源（如 Prometheus、Elasticsearch、InfluxDB 等）的時間序列數據。它提供直觀的儀表板和強大的圖表功能，使用者可以輕鬆創建動態儀表板來監控系統性能、應用狀態以及業務指標。Grafana 支援即時數據更新，並提供豐富的插件擴展選項，讓使用者根據需求定制監控界面。

  1. 檢查 docker-compose 指令，出現版本代表正常。
docker-compose --version
----

Docker Compose version v2.21.0-desktop.1
  1. 接著我們撰寫所有需要的 container，包含監控系統數據庫 prometheus、可視化監控工具 grafana、實時監控容器的資源 cadvisor。
deployment-with-cadvisor.yaml
version: '3.8'
services:
  prometheus:
    image: prom/prometheus:v2.35.0
    container_name: prometheus
    volumes:
      - ./prometheus-with-cadvisor.yaml:/etc/prometheus/prometheus.yaml
      - ./prometheus_data:/prometheus
    command:
      - '--config.file=/etc/prometheus/prometheus.yaml'
    ports:
      - '9090:9090'

  node-exporter:
    image: quay.io/prometheus/node-exporter
    container_name: node-exporter
    ports:
      - '9100:9100'

  renderer:
    image: grafana/grafana-image-renderer
    environment:
      BROWSER_TZ: Asia/Taipei
    ports:
      - '8082:8081'

  grafana:
    image: grafana/grafana
    container_name: grafana
    volumes:
      - ./grafana_data:/var/lib/grafana
    environment:
      GF_SECURITY_ADMIN_PASSWORD: pass
      GF_RENDERING_SERVER_URL: http://renderer:8082/render
      GF_RENDERING_CALLBACK_URL: http://grafana:3007/
      GF_LOG_FILTERS: rendering:debug
    depends_on:
      - prometheus
      - renderer
    ports:
      - '3007:3000'

  cadvisor:
    image: gcr.io/cadvisor/cadvisor:latest
    container_name: cadvisor
    ports:
      - '8884:8080' # cAdvisor 預設埠號
    volumes:
      - /:/rootfs:ro
      - /var/run:/var/run:rw
      - /sys:/sys:ro
      - /var/lib/docker/:/var/lib/docker:ro
    restart: unless-stopped
  1. 另外我們還需要撰寫一個設定檔，告訴 prometheus 有哪些 job 要做，另外也需要告訴他 cAdvisor 和 node-exporter 的資訊。
prometheus-with-cadvisor.yaml
global:
  scrape_interval: 5s # Server 抓取頻率
  external_labels:
    monitor: 'my-monitor'

scrape_configs:
  - job_name: 'prometheus'
    static_configs:
      - targets: ['localhost:9090']

  - job_name: 'node-exporter'
    static_configs:
      - targets: ['node-exporter:9100']
        labels:
          instance: 'server' # node-exporter 和 cadvisor 必須相同

  - job_name: 'cadvisor'
    static_configs:
      - targets: ['cadvisor:8080'] # cAdvisor 的服務位址和埠號
        labels:
          instance: 'server' # node-exporter 和 cadvisor 必須相同
提示

node-exporter 和 cadvisor 的 labels.instance 名稱必須相同

  1. 透過 docker-compose 的指令，我們就能將所有的 container 跑起來。
docker-compose -f ./deployment-with-cadvisor.yaml up -d
---

[+] Running 6/6
 ✔ Network ch24_default       Created                                                                                 0.0s
 ✔ Container node-exporter    Started                                                                                 0.0s
 ✔ Container ch24-renderer-1  Started                                                                                 0.0s
 ✔ Container prometheus       Started                                                                                 0.1s
 ✔ Container cadvisor         Started                                                                                 0.0s
 ✔ Container grafana          Started                                                                                 0.0s

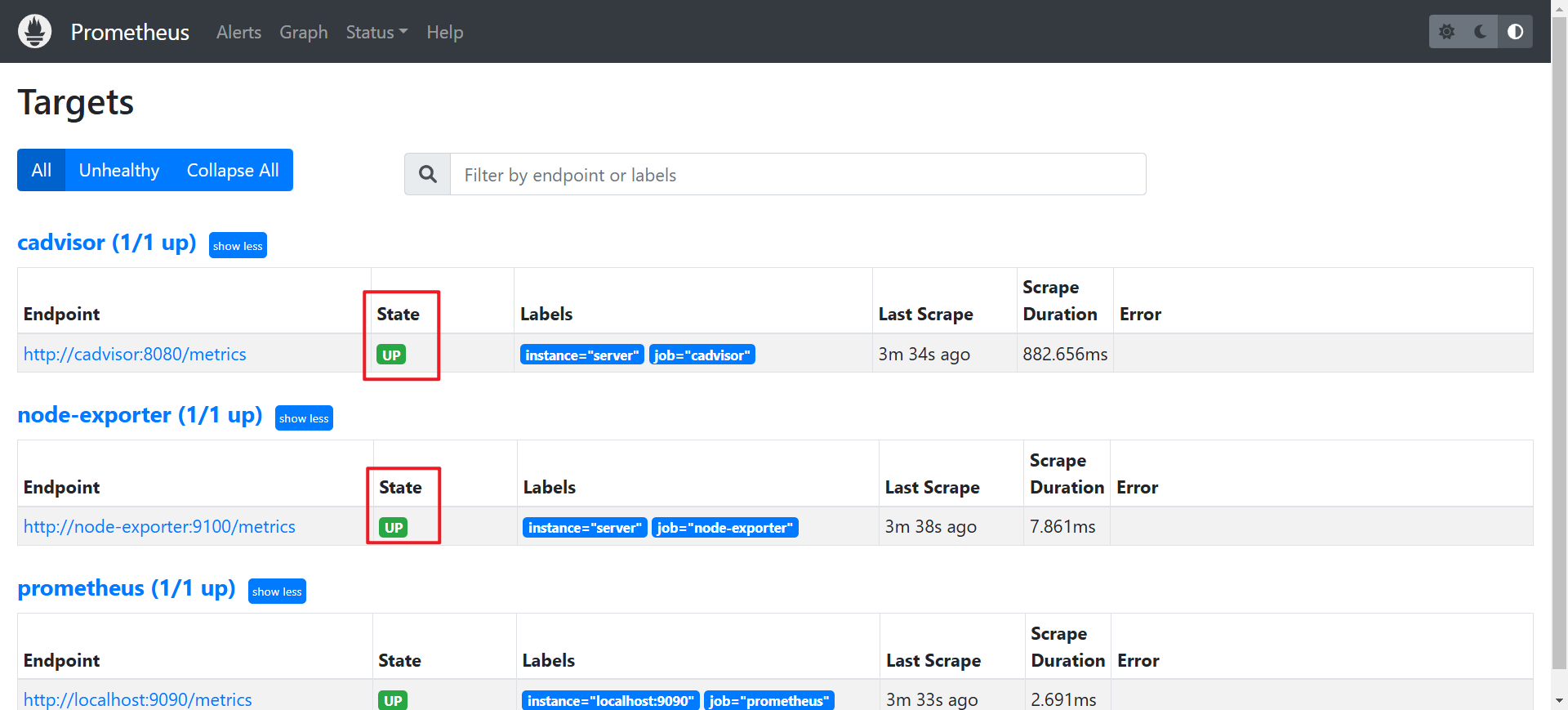

  1. 接著我們進到 prometheus 的 GUI 介面http://localhost:9090/targets，查看一下是否有抓到 cAdvisor 的數據、並且還有 node-exporter 的數據。

prometheus-target-job

設定 Grafana 的 Data Source​

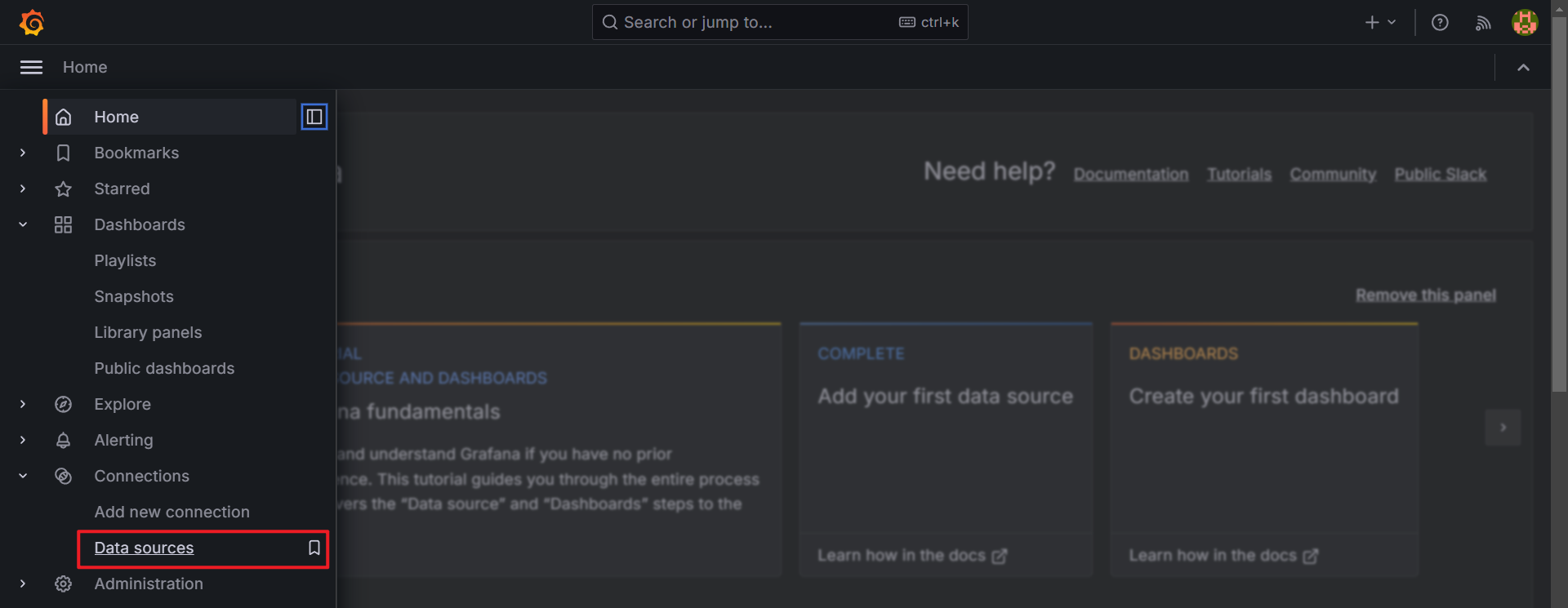

  1. 接著我們需要將 prometheus 的數據傳給 grafana 做顯示，因此我們首先需要選擇到 data source 的頁面。

grafana-datasource-sidebar

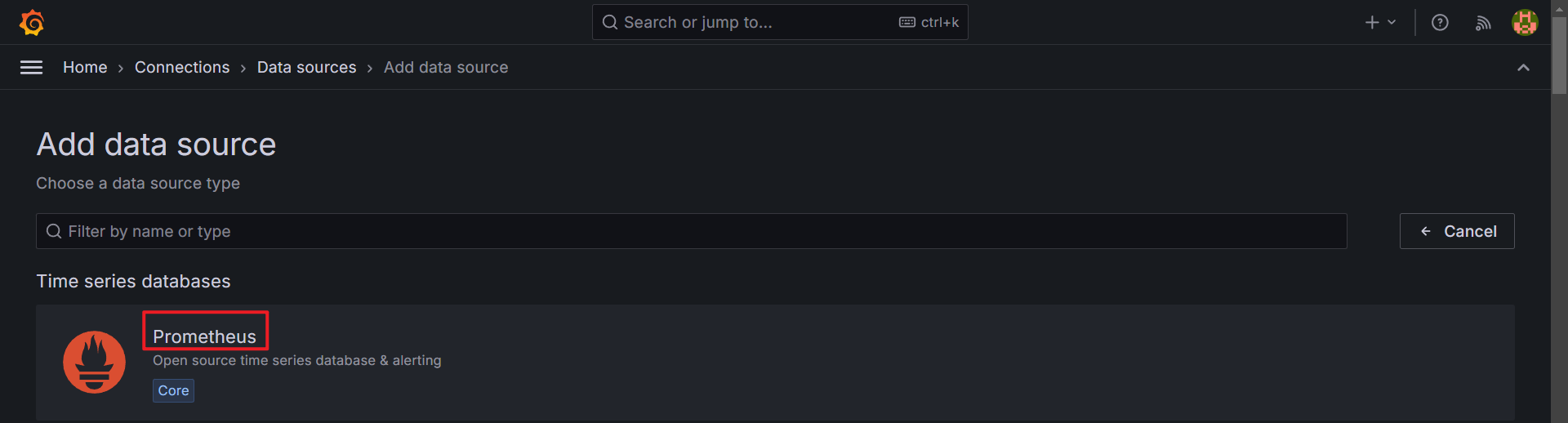

  1. 接下來我們新增一個 prometheus 的 datasource。

grafana-datasource-add

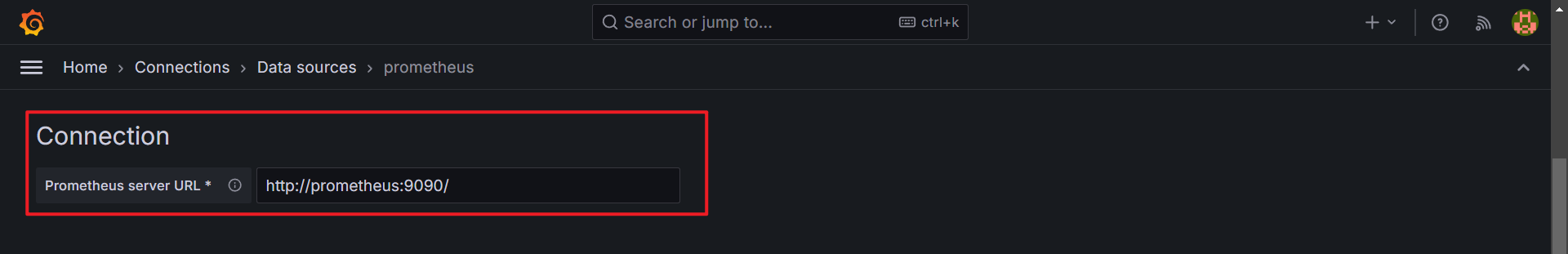

  1. 在網址的地方我們填寫http://prometheus:9090/。

grafana-datasource-connect

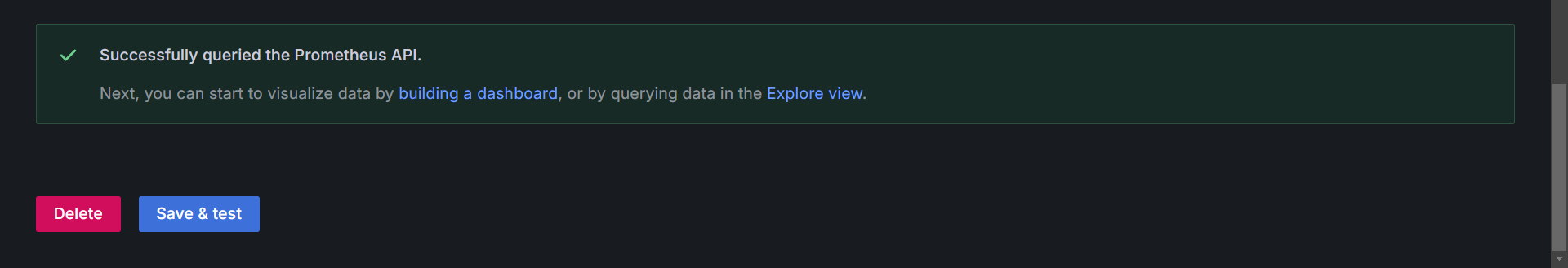

  1. 接著我們存檔並測試，出現綠色的框框就代表測試 OK 囉，就可以下一步創立 dashboard。

grafana-datasource-save

設定 Grafana 模板​

Grafana 提供了強大的數據可視化功能，我們可以從網路上下載並使用適合的儀表板模板。

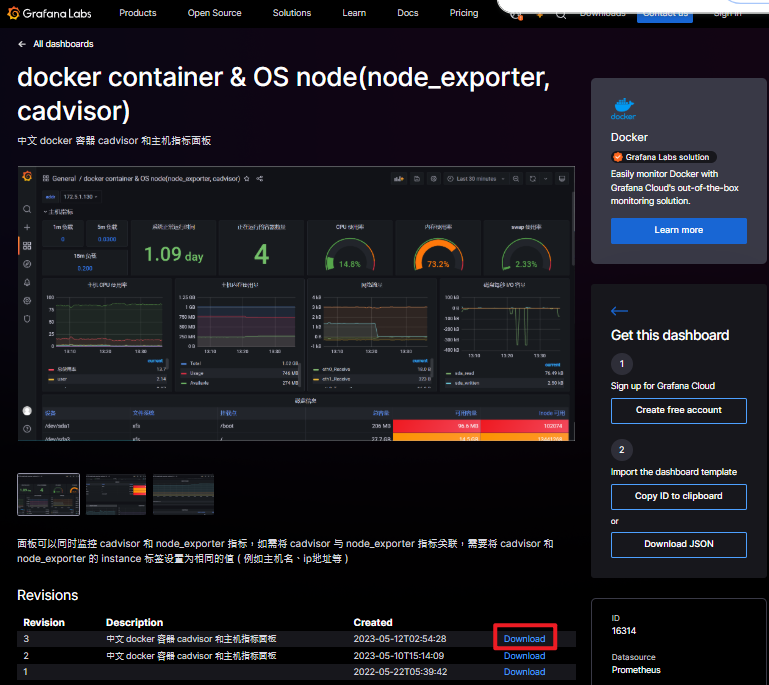

  1. 因為我們要結合 cAdvisor，因此我們使用 docker container & OS node(node_exporter, cadvisor) 這個模板，進到網站後點選下載 json。

grafana-dashboard-template

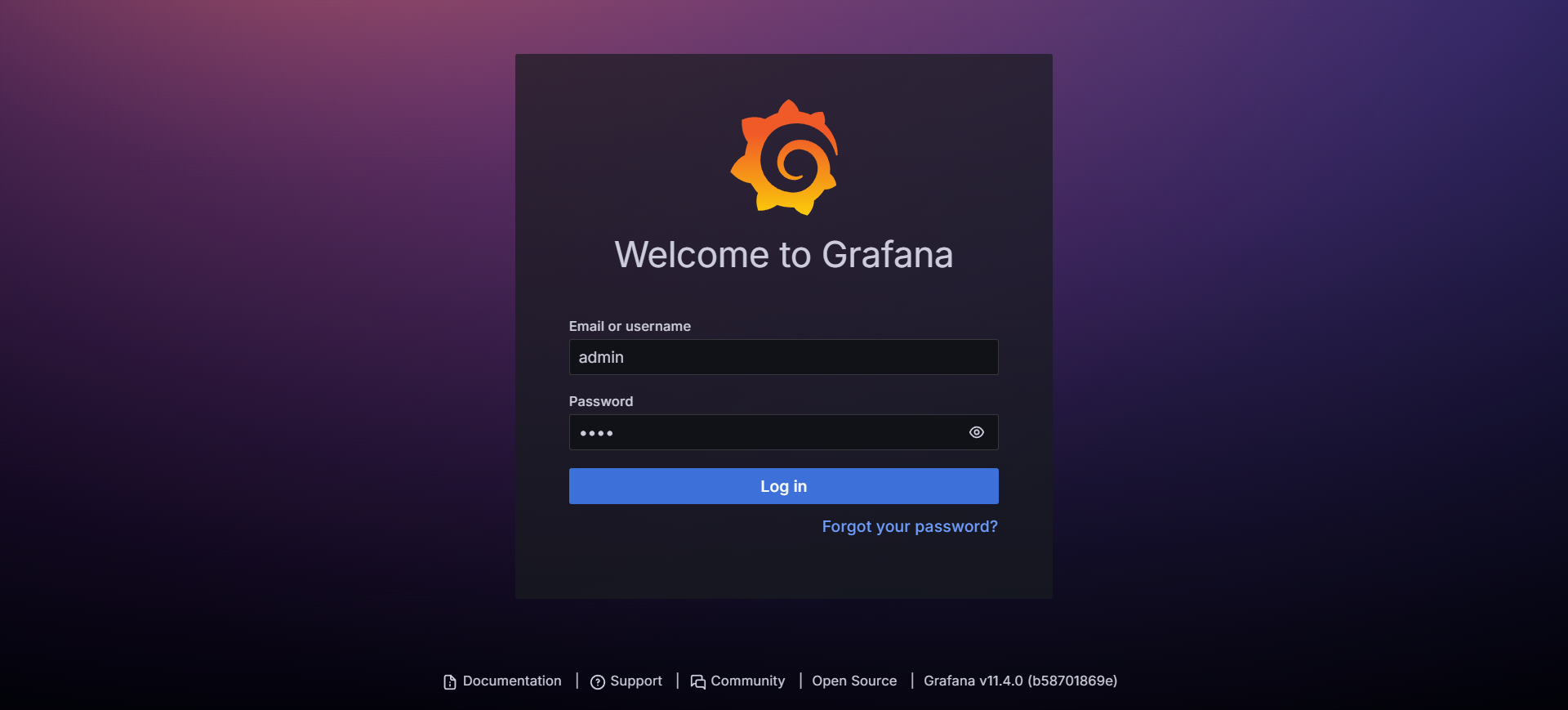

  1. 我們可以進到網站http://localhost:3007/login，因為我們是做實驗，因此 grafana 的帳號預設為 admin，密碼則是 pass，要修改可以在上面 docker-compose 定義的 yaml 中修改。

grafana-login

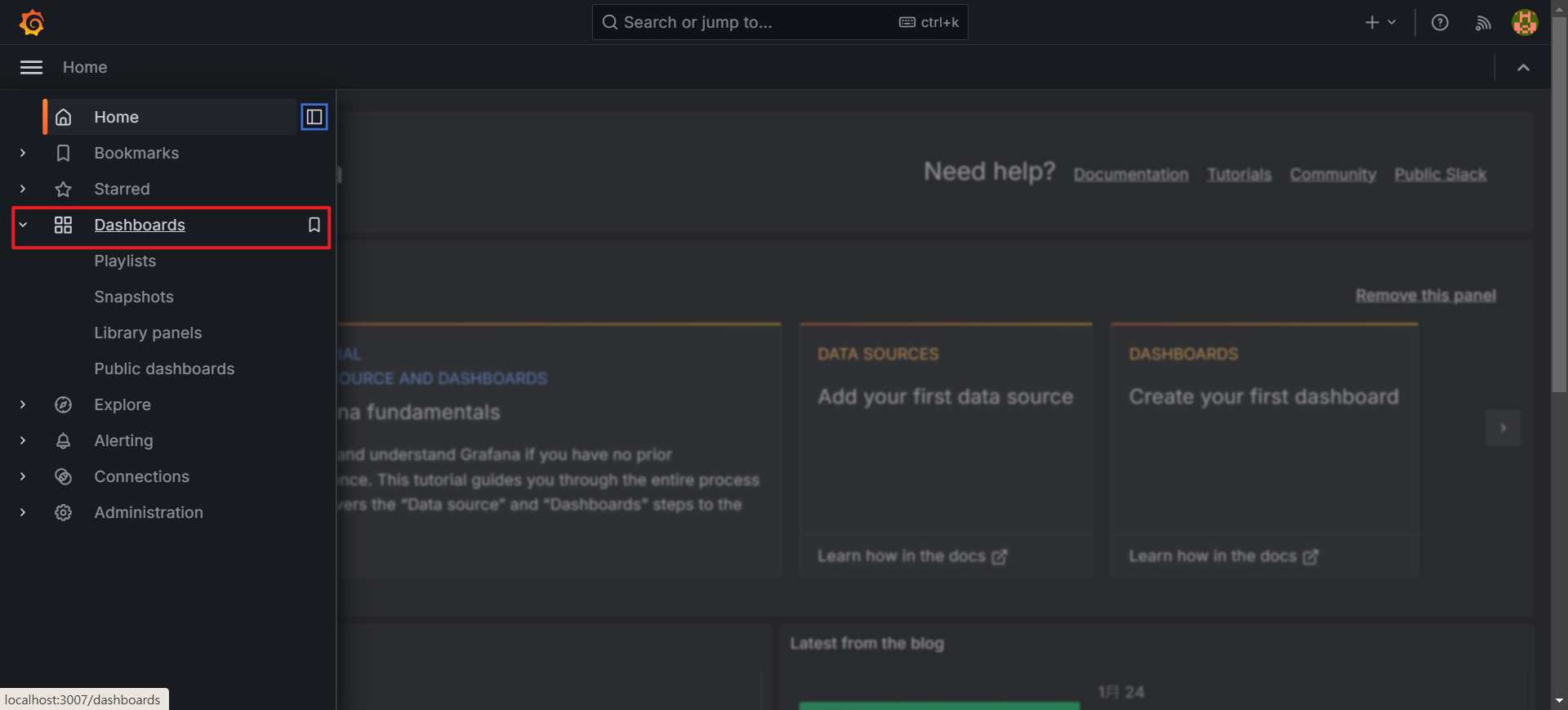

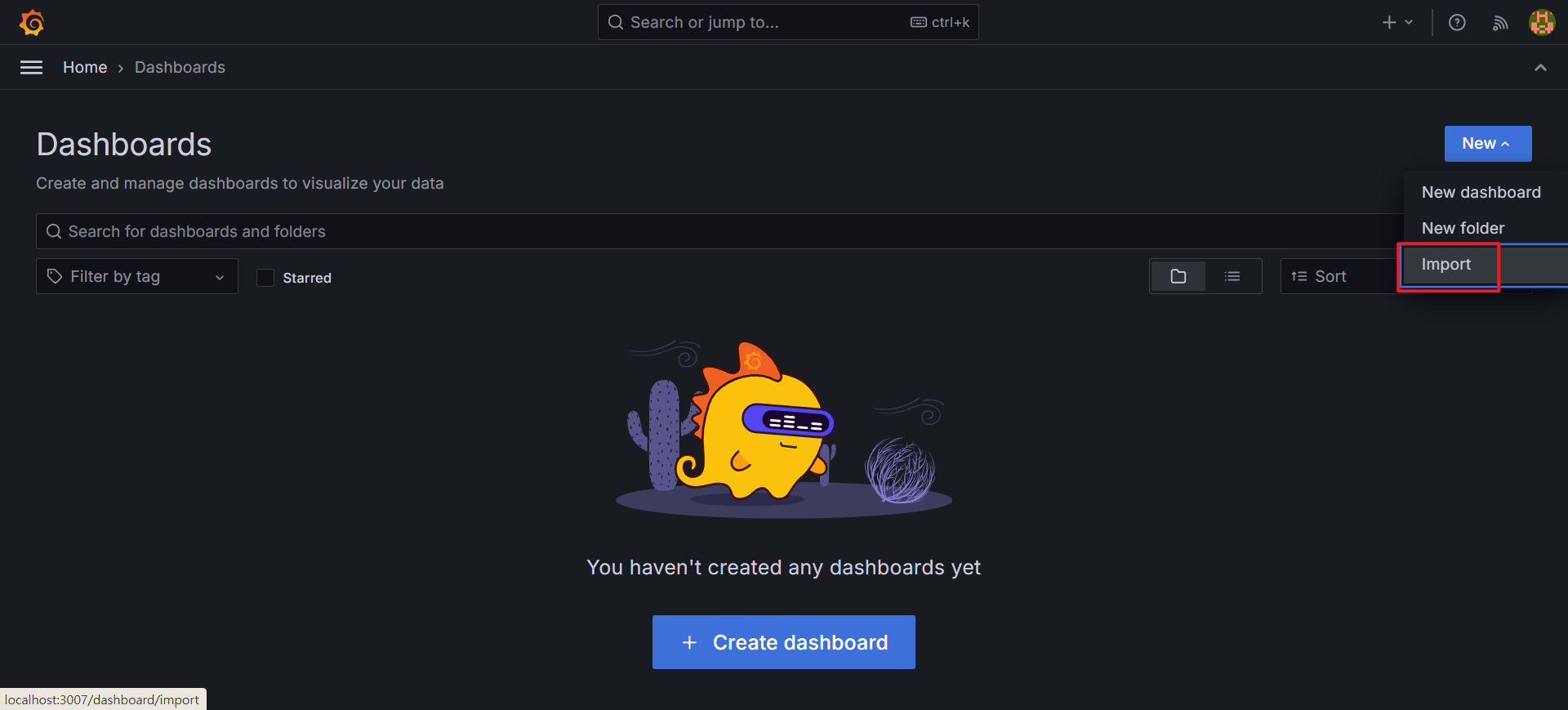

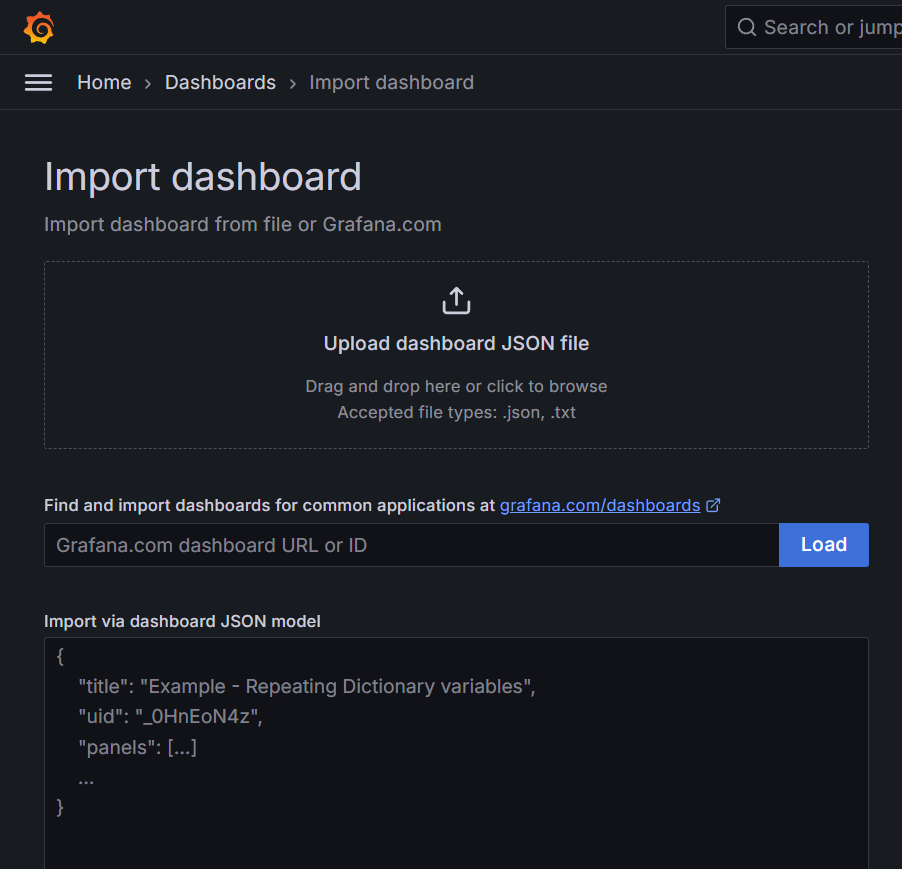

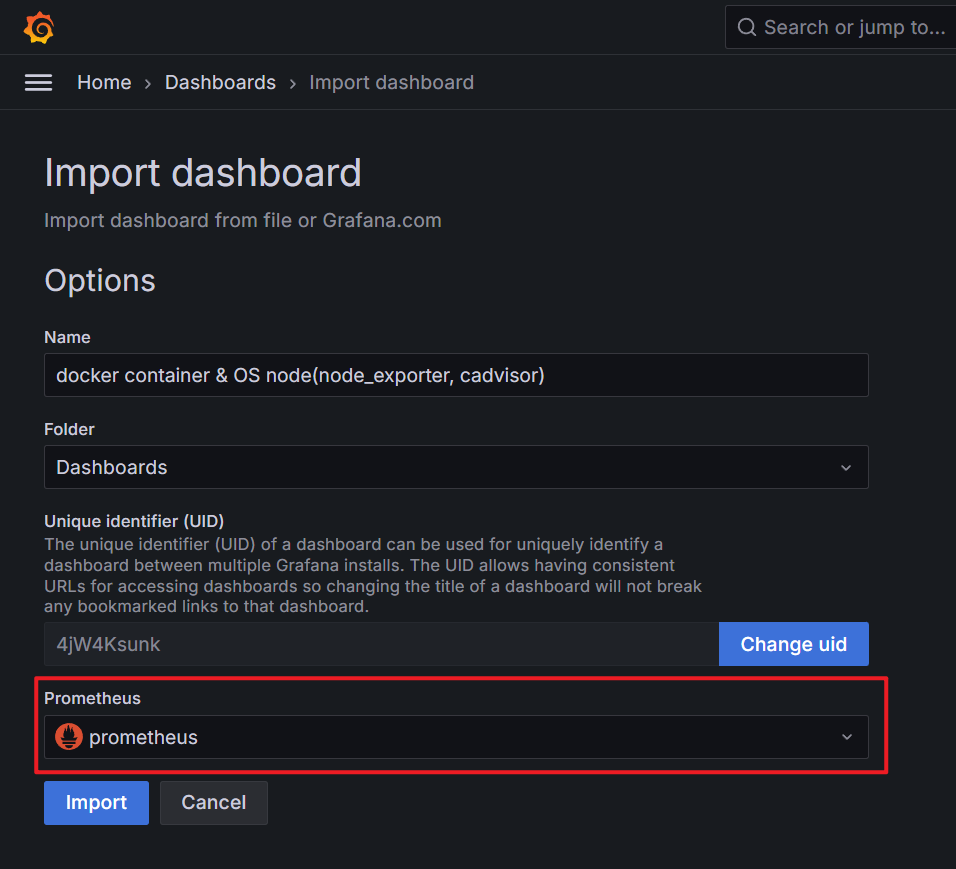

  1. 接著選到 dashboard 的分頁，並且新增選擇 import，將剛剛的 json 檔拖拉到 upload 的地方即可，並且 datasource 選擇剛剛建立的 prometheus。

grafana-dashboard-sidebar

grafana-dashboard-import

grafana-dashboard-upload

grafana-dashboard-prometheus

視覺化監控系統展示​

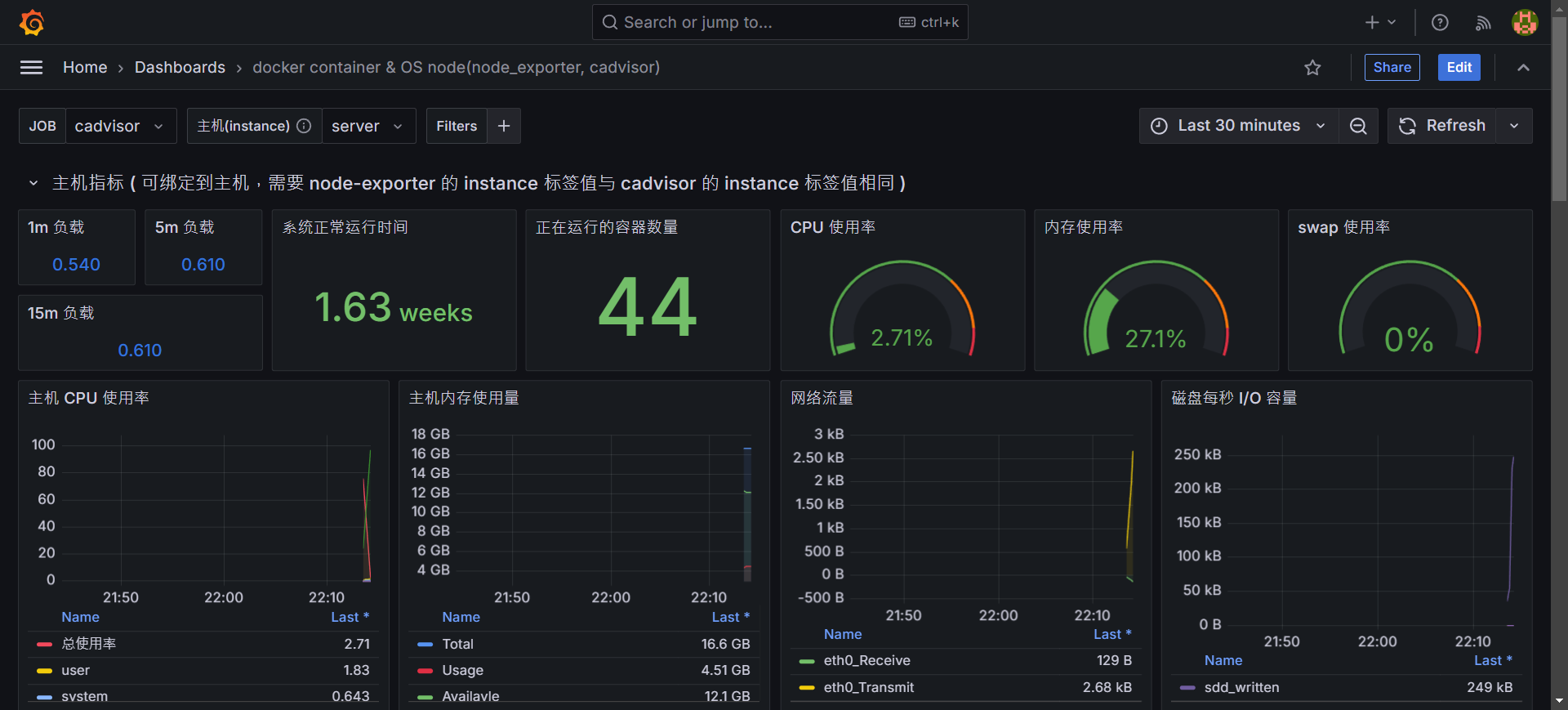

  1. 上半部提供 node 的本身的 CPU 使用率、Memory 使用狀況、網路狀況、硬碟使用狀況等等資訊。

grafana-datasource-result-node

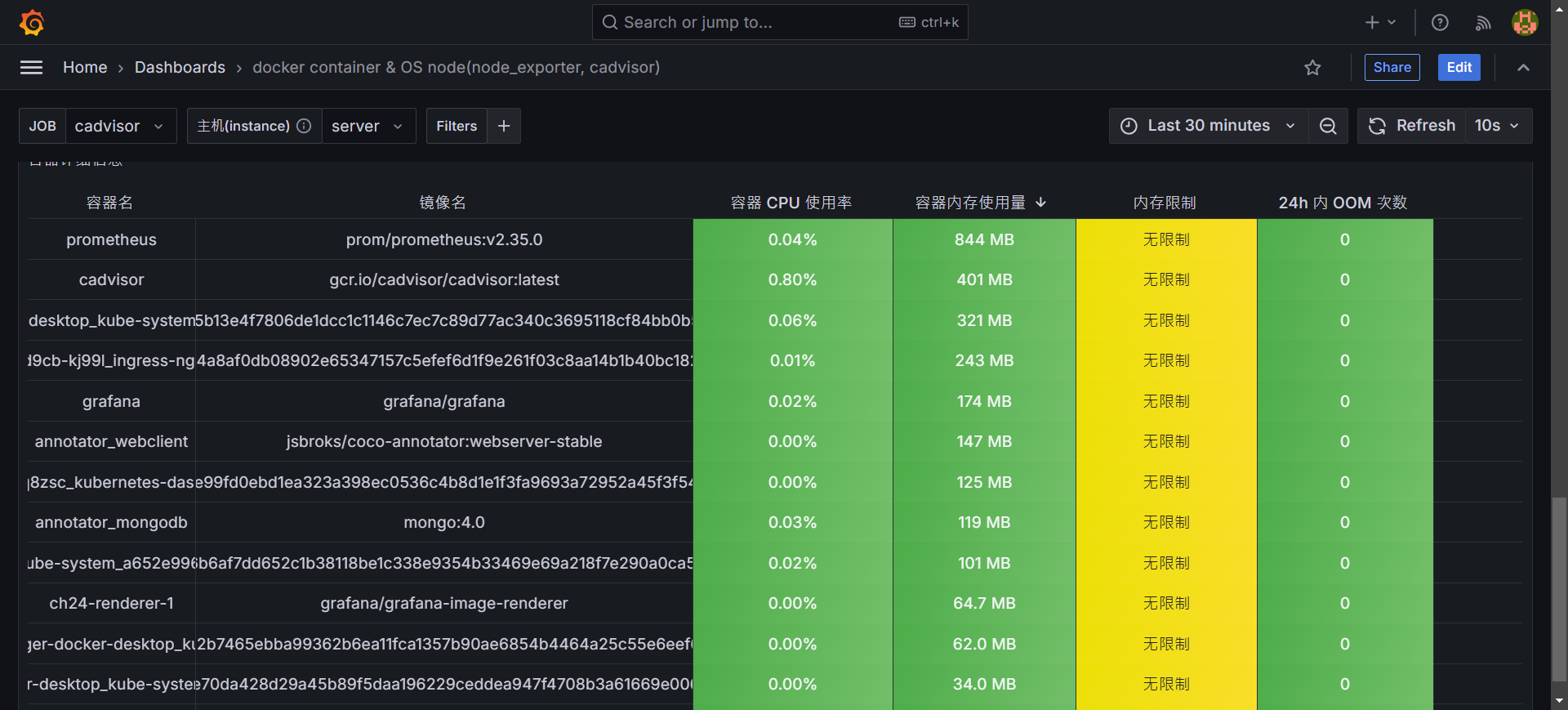

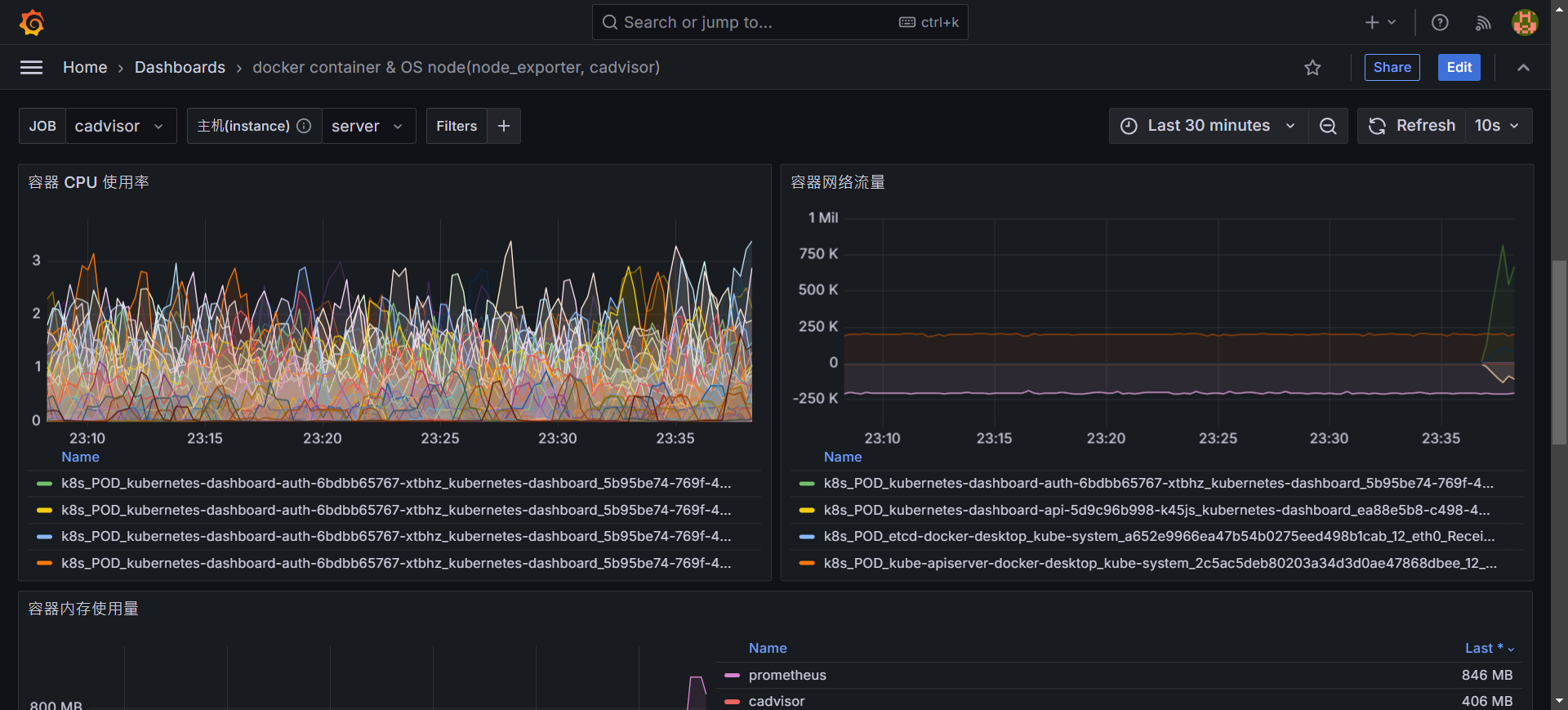

  1. 下半部提供各個 container 使用的狀況，另外也提供詳細訊息，可以快速找尋有問題的 container。

grafana-datasource-result-container

grafana-datasource-result-container-info
